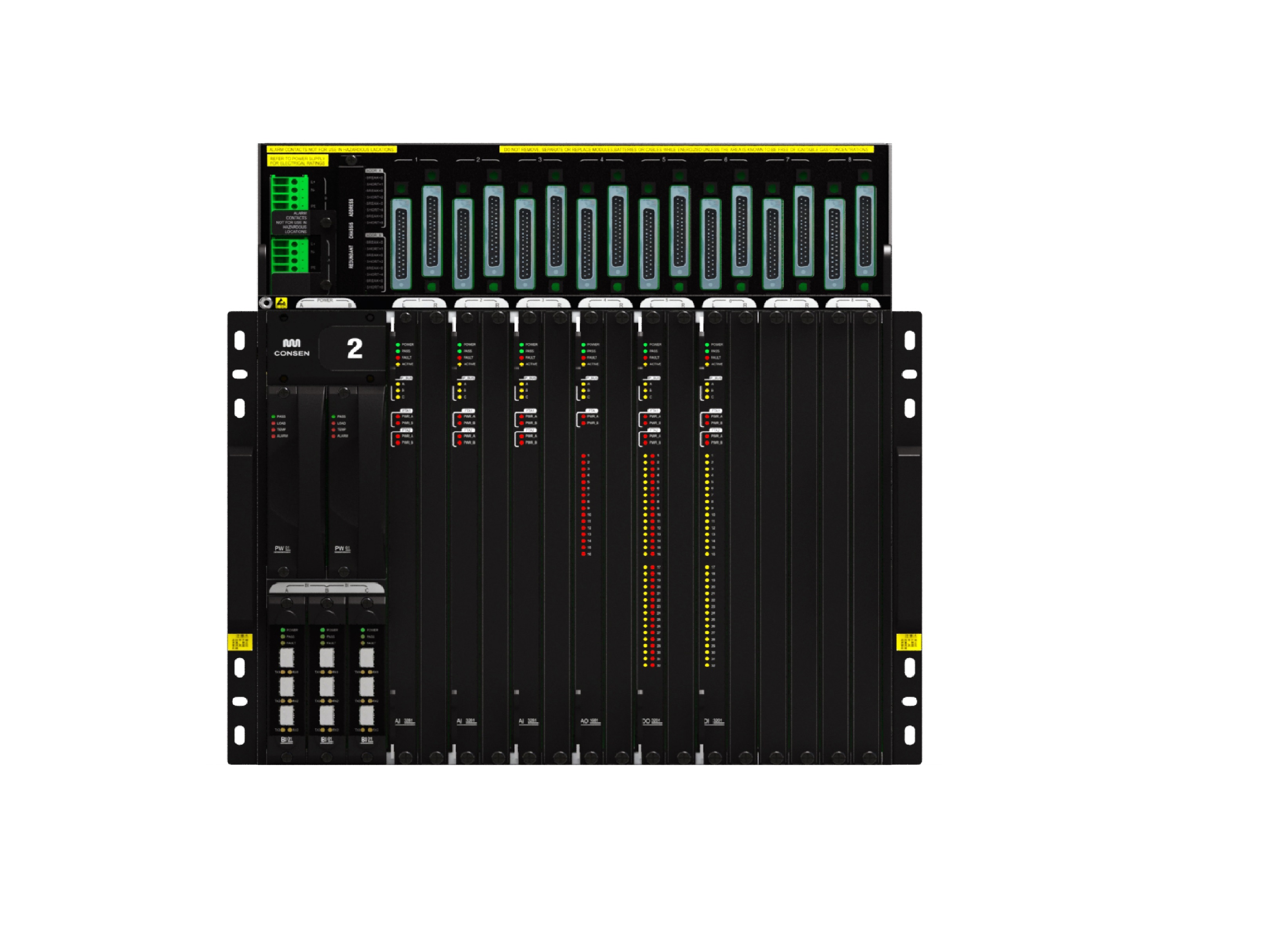

TSxPlus系統TMR

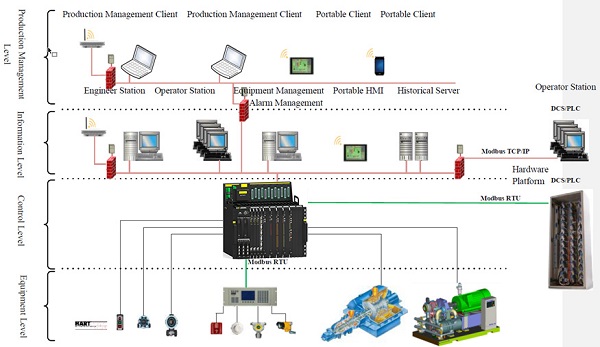

TSxPlus系統是北京康吉森技術有限公司面向工業自動化流程行業應用開發的具有完全自主知識產權的安全保護及關鍵控制系統。 TSxPlus系統包括硬件平臺和軟件平臺，其中硬件平臺通過專用FTA端子板連接現場儀表和執行器；軟件平臺包括組態編程、診斷、OPC、SOE、AMS和HMI等軟件。同時TSxPlus具有與第三方系統的通訊接口，支持Modbus TCP 、Modbus RTU和Modbus ASCII通訊。
- 產品特點
- 硬件平臺
- 軟件平臺
- 相關參數
- 安裝
不同于工廠自動化領域的安全相關應用， 流程行業中的誤停車帶來的經濟損失往往是用戶所不能接受的，所以過程自動化中的安全相關應用在確保安全性的同時更關注可用性
。TSxPlus系統可以更好的兼顧安全性和可用性。
l 容錯控制系統
TSxPlus采用了完全的三重化設計（2oo3D）,降級模式為3-2-1-0。這種架構和降級模式可以保證系統應用過程中在確保安全性的同時維持高可用性。
l 信息安全認證
TSxPlus產品在取得功能安全認證的同時還取得了歐洲信息安全認證和美國信息安全標準認證?？梢酝瑫r(shí)滿足用戶對功能安全和信息安全的要求，為用戶構建全廠級的縱深防御體系提供了可能：
– 對外通訊接口經過充分全面的健壯性測試，并通過了并通過了CWE (Common Weakness Enumeration)漏洞庫測試；
– 采用嚴格的身份驗證、保密設計和白名單等，使用控制措施避免非授權的惡意訪問；
– 內部使用安全通訊保證安全控制功能不會因?yàn)楸煌獠抗舸鄹暮推茐模?span>
– 具有內建防火墻設計從根本上避免信息安全攻擊對安全控制功能的影響，保證系統連續 穩定工作的可用性
和可靠性。
l 更快速的系統響應時間
主控制器運算周期最短支持5ms配置，控制回路響應時間最短可實現小于15ms。這種更快速的系統響應時間能力給響應時間苛刻的控制回路提供了更好的平臺資源。
獨立的超速保護模塊: 獨立于主處理模塊運行，符合API670要求，且響應時間<12ms。
l 集成的HART儀表管理方案
硬件平臺中的模擬量輸入（AI）支持HART協議解析，通過自有的AMS軟件可直接對現場的HART儀表進行管理。用戶不再需要第三方的HART協議旁路、解析組件通過獨立的通路將HART信號引入上位機的AMS軟件。
l 靈活的硬件擴展拓?fù)?span>
總線接口模塊對外包含3個光纖接口，供應商或系統集成商可以根據實際項目的需要選擇采用星型拓?fù)浣Y(jié)構擴展遠程機架還是采用總線拓?fù)?。由于?xiàng)目的差異性， 遠程機架與主機架的相對分布各不相同，靈活的拓?fù)淇梢詭椭脩舯M量節省布線費用。
l 靈活的系統集成方案
由于TSxPlus機架為標準的19英寸機架，可以同時適應常用的600mm寬和800mm寬機柜，因此能靈活滿足用戶根據應用現場空間實際情況對機柜尺寸提出的不同要求。
l 快、慢任務同時實現
快任務和慢任務可在同一套系統中實現。例如，20ms任務周期的機組控制和200ms任務周期ESD，可在同一套TSxPlus系統中實現。
l 方便的監測與維護
機架內電源模塊可實時監控輸入電能質量, 監控結果還可傳輸至上位機顯示，且所有模塊可實現在線更換和維護。
l 相關認證
– 功能安全SIL3、系統能力SC3和信息安全SL1認證
– ISASecure美國信息安全標準定義的Level 1等級認證
– G3防腐認證
– CE EMC指令認證
– CE LVD指令認證
– CE ATEX指令認證
– CTüVUS北美安規認證

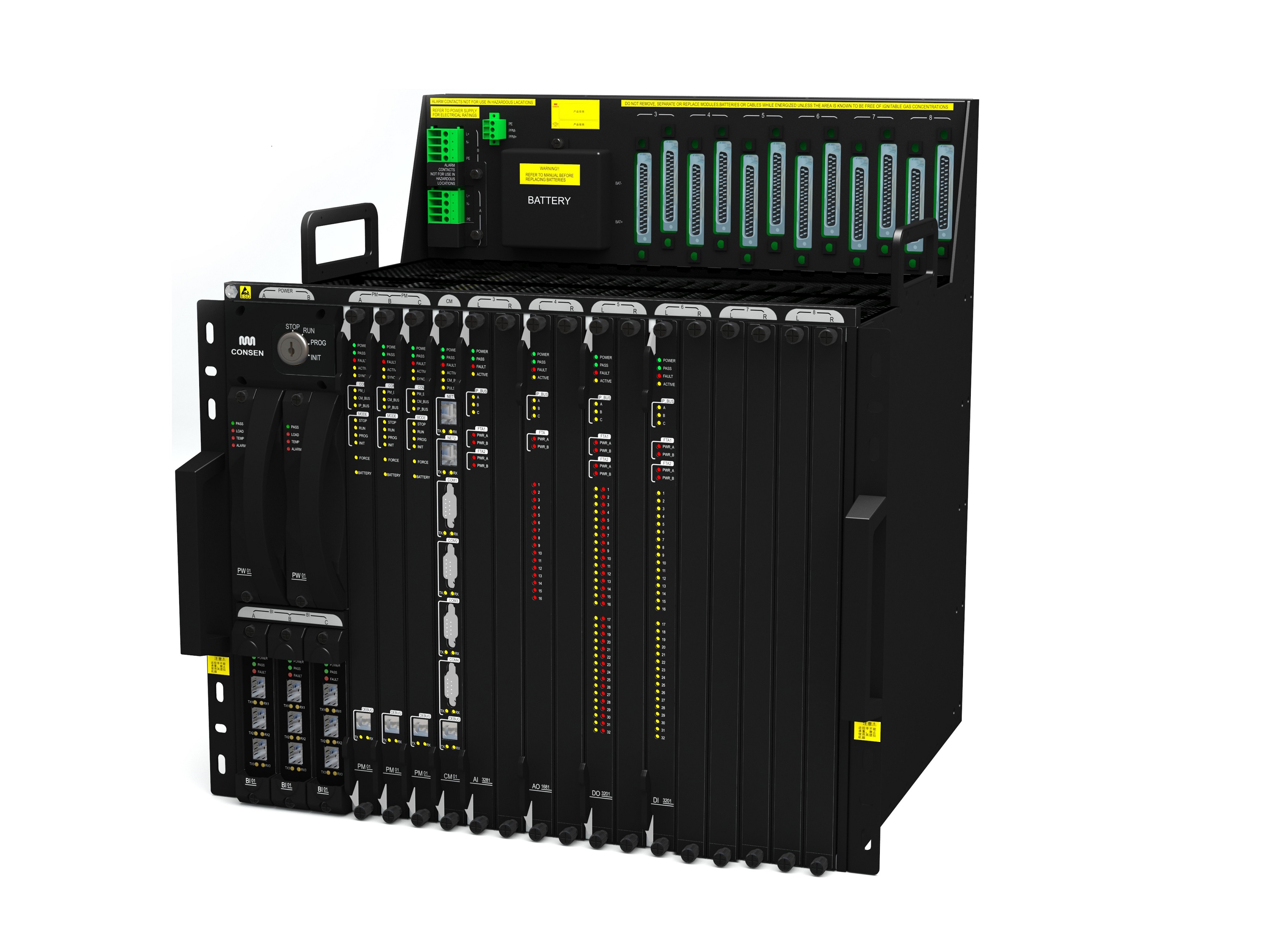

硬件平臺采用完全的三重化（2oo3D）架構，包括輸入模塊、通訊模塊、主處理器模塊和輸出模塊。硬件平臺通過專用FTA端子板連接現場儀表和執行器。

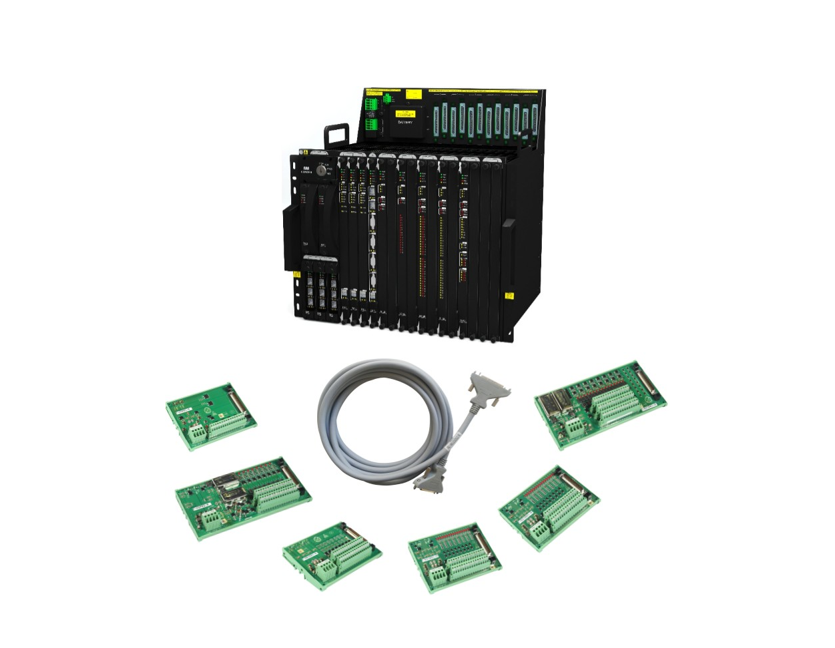

TSxPlus系統的硬件平臺包括：機架模塊、電源模塊、主處理器模塊 、通訊模塊、總線接口模塊 、DO模塊、DI模塊、AO模塊、AI模塊及配套端子板等組成部分。
機架內所有模塊采用導軌式安裝，模塊前面板的助拔器可以方便模塊插拔，固定螺栓保證模塊的抗振和抗沖擊性能 。
所有硬件部件內部電路板采用涂敷工藝，滿足G3等級防腐蝕標準 。
單控制站最大配置為1主機架+14擴展機架，可最多支持3776物理點信號 。
l 機架模塊
– 標準的19英寸機架；
– 提供2個系統電源模塊槽位，3個BI模塊槽位，3個主處理器模塊槽位，1個通訊模塊專用槽位和6對冗余
I/O槽位；
– 擴展機架提供2個系統電源模塊槽位、3個BI模塊槽位和8對冗余I/O槽位。
l 電源模塊(PW)
– 額定輸出為240W，可以滿足整個機架的用電負荷；
– 具有電源質量監測功能，可監測系統輸入電源的過壓值、過壓次數、瞬態脈沖次數等信息，并將這些信息上
報至診斷軟件進行顯示；
– 具體故障報警指示功能。
l 主處理器模塊(PM)
– 三冗余配置，為三個獨立的控制器模塊，三個控制器模塊并行同步運行，降級模式支持3-2-1-0；
– 每系主控制器負責通過I/O總線獲取輸入模塊采集信號，與另外兩系主處理器模塊交換數據，通過I/O總線
輸出最終命令；
– 主處理器模塊具有豐富的診斷功能，可及時診斷出電源 、時鐘 、存儲器 、CPU 、外圍接口等故障，自動
做相應處理并及時報警。
l 通訊模塊(CM)
– 實現控制站與PC軟件之間的通訊，控制站之間的安全通訊以及控制站與第三方控制系統之間的通訊、系統校時功能等；
– 以太網口（RJ45）支持100/1000Mbps , 支持Modbus TCP協議，支持不同控制站間的點對點通訊；
– 串口（DB9）4個，其中2個為RS485串口，另外2個兼容支持RS422，第4個串口支持GPS校時。
l 總線接口模塊(BI)
– 機架內部I/O總線的中繼和擴展外部機架的I/O總線轉接；
– 對外轉接的同時將內部的電信號轉換為光信號；
– 總線接口模塊對外包含3個光纖接口，支持星型拓?fù)浜涂偩€拓?fù)洹?span>
l 數字量輸入模塊(DI)
– 支持32通道數字量信號（Type1）輸入，模塊內部采用2oo3架構；
– 模塊采用冗余電源供電，支持熱插拔且具有SOE功能；
– 每個模塊與兩個端子板相連，每個端子板支持16通道信號的轉接和分配。
l 數字量輸出模塊(DO)
– 數字量輸出模塊支持32路數字量信號（DC-13）輸出，模塊內部采用2oo3架構；
– 模塊采用冗余電源供電，支持熱插拔；
– 每個模塊與兩個端子板相連，每個端子板支持16通道信號的轉接和分配；
– 模塊具有豐富的診斷功能，可診斷出電源 、模塊自身和通道等故障，自動做相應處理并及時報警。
l 模擬量輸入模塊(AI)
– 模擬量輸入模塊支持32通道4-20mA信號采集，支持兩線制和四線制儀表，模塊內部采用2oo3架構；
– 模塊采用冗余電源供電，支持熱插拔且具有SOE功能；
– 每個模塊與兩個端子板相連，端子板負責將輸入的電流信號轉換為電壓信號并分配給三冗余的采集通道 。每
個端子板支持16通道信號的轉接和分配；
– 模塊具有豐富的診斷功能，可診斷出電源 、模塊自身和通道等故障，自動做相應處理并及時報警；
– 模塊支持HART協議解析，無需外配第三方HART協議解析組件。
l 模擬量輸出模塊(AO)
– 模擬量輸出模塊支持16通道；
– 接收主處理器模塊下發的輸出數據，轉換為4~20mA信號輸出，同時模塊支持HART協議；
– 模擬量輸出模塊支持通道斷線診斷，方便用戶排查故障。

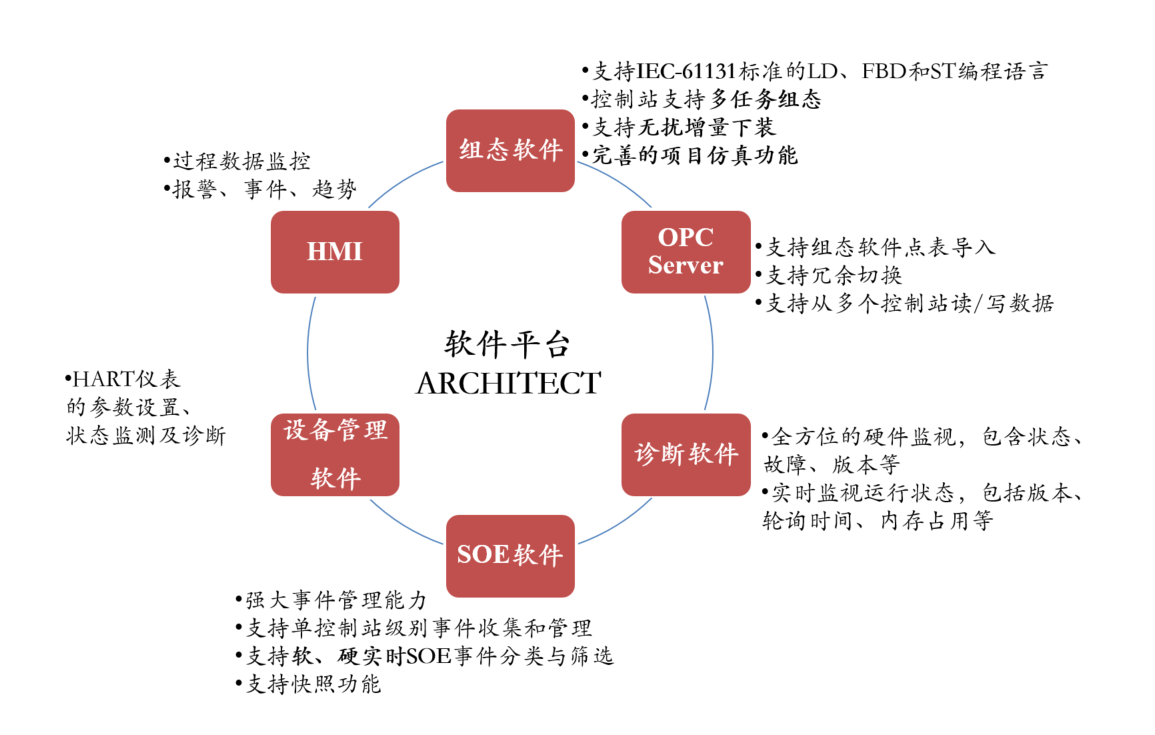

軟件平臺包括組態軟件、診斷管理軟件、SOE管理軟件、OPC Server、AMS軟件和HMI軟件。
l 組態軟件:Architect Program
– 符合IEC61131-3標準，支持標準的LD、FBD和ST編程語言
– 同一項目支持多個控制站工程和用戶庫工程同時組態
– 控制站支持多任務組態
– 支持無擾增量下裝
– 獨立的仿真軟件完美仿真硬件平臺，支持并發多站仿真
– 圖形化組態風格，直觀易用
l 診斷軟件:Architect Monitor
– 全方位的硬件監視，包含狀態、故障、版本等
– 實時監視系統運行狀態，包括版本、輪詢時間、內存占用等
l SOE事件管理軟件:Architect Event
– 強大事件管理能力
– 支持單控制站級別事件收集和管理
– 支持軟、硬實時SOE事件分類與篩選
– 支持快照功能
l 設備管理軟件:Architect AMS
– HART智能儀表的參數設置、狀態監測及診斷
l OPC服務器:Architect Server
– 支持組態軟件點表直接導入
– 支持冗余切換
– 支持從多個控制站讀/寫數據
l HMI人機界面:Architect View
– 流程、監視畫面
– 報警、時間、趨勢、歷史事件
參數
描述
單控制站擴展機架
最大支持14個
單控制站模擬量點
最大支持1248
單控制站開關量點
最大支持3776
工作溫度
-10℃~60℃
工作濕度
5%~95%，無凝結
輸入電壓
2路電源輸入（支持交流、直流兩種模式）
交流電：100-240VAC (-15%~+15) 47-63 Hz
直流電 100-300VDC (-20%~+25%)
數據掉電保持
6個月
單個任務最小任務周期
5ms
電源模塊
單電源功率
240W
供電質量檢測
過壓值、過壓次數、瞬態脈沖次數等
PM模塊
CPU
雙核，800MHz主頻，具有浮點協處理器
存儲空間
512MBytes內存，32MBytes非易失存儲空間，1MBytes掉電保持?jǐn)?shù)據空間
最小任務周期
5ms
CM模塊
以太網口
數量：2個（RJ45）
速率：1000M/100M
支持MODBUS-TCP協議
支持Peer-to-Peer通訊
串口
數量：4個（DB9）
支持MODBUS-RTU/ASCII RS485/422協議
防火墻
內置防火墻
BI模塊
接口
3個光纖接口，可靈活實現機架間的總線拓?fù)浜托切瓮負?span>
最大傳輸距離
2Km-多模；20Km-單模
單DI模塊
CPU
雙核CPU，180MHz主頻
通道數
32通道
SOE
支持硬SOE功能，分辨率1ms
單DO模塊
CPU
雙核CPU，180MHz主頻
通道數
32通道
驅動能力
單通道最大1.7A驅動能力
回讀
支持輸出狀態回讀并顯示
通道檢測
支持通道斷線和過載故障診斷、具備通道短路保護
單AI模塊
CPU
雙核CPU，180MHz主頻
通道數
單模塊32通道，TMR架構
輸入信號
輸入信號4~20mA，采集精度0.15%
HART
支持HART協議
SOE
支持硬SOE功能，記錄周期2ms
通道檢測
支持通道斷線和短路故障診斷
AO模塊
CPU
雙核CPU，180MHz主頻
通道數
單模塊16通道，TMR架構
輸出信號
輸出信號4~20mA，輸出精度0.2%
HART
通道支持HART協議
通道檢測
支持通道斷線故障診斷
OSP模塊
CPU
雙核CPU，180MHz主頻
響應時間
獨立超速保護功能響應時間<12ms
通道數
8通道脈沖輸入（PI）: 5個TMR PI，3個OSP-PI，支持方向檢測
4通道數字量輸出（DO）
2通道數字量輸入（DI）
探頭類型
支持無源磁阻探頭、有源逼近探頭、渦流探頭
l 安裝方式：機框安裝

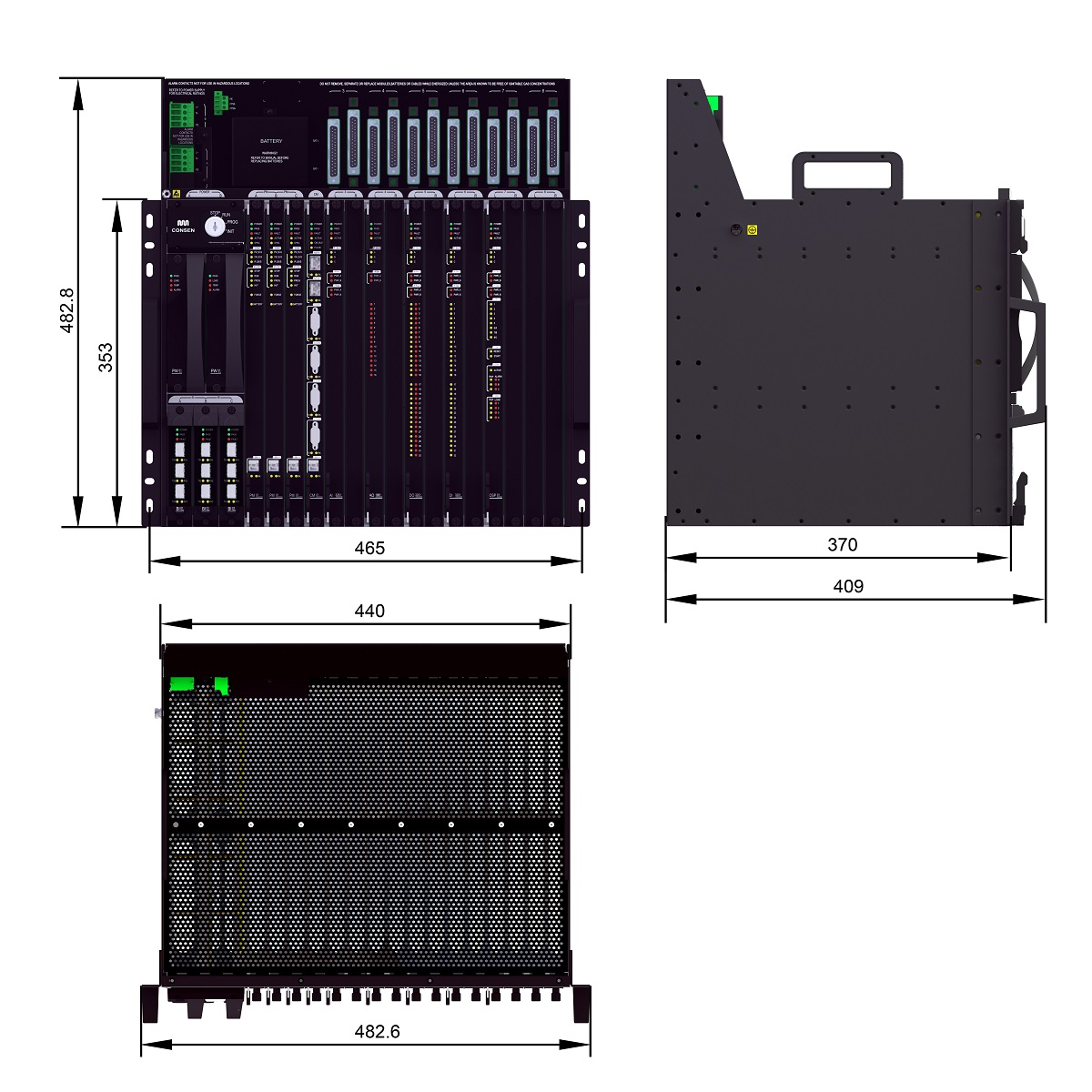

l 尺寸： 482.6mm(W) X 482.8mm(H) X 409mm(D)
